DA102C (Max.3.90mH, CMR=49.7dB)

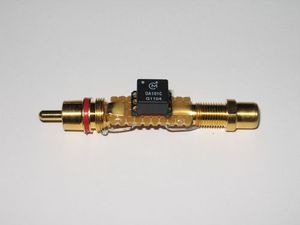

参考応用例: HS-DSI (1)

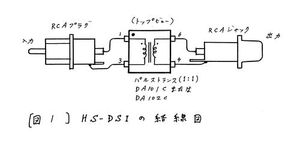

参考応用例: HS-DSI (2)

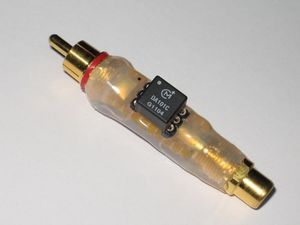

参考応用例: HS-DSI (3)

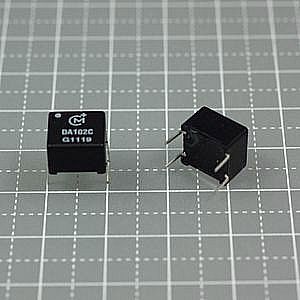

商品名 DA102C (Max.3.90mH, CMR=49.7dB)
販売価格 298円
(税別) 276円

数量:

Trans Ratio: 1:1

Primary Inductance: 2.00-3.90mH

Max. Leakage Inductance: 0.39uH (100KHz, 10mV)

Min. Volt-Time: 20VuS

Min. Return Loss: 40.4dB (100KHz-3MHz)

Typ. Common Mode Rejection: 49.7dB (100KHz, 110Ω)


この製品のデータシート:
http://www.murata-ps.com/datasheet/?http://www.murata-ps.com/data/magnetics/kmp_da100.pdf


以下の参考応用例は、オーディオ研究家 柴崎功様のご好意で掲載させていただきました。
HS-DSIについての詳細は [誠文堂新光社 MJ無線と実験10月号] をご覧ください。

※デジタル信号(高周波)用です。アナログ・ラインレベルなどの低周波信号用には向きません。
