DA103C (Max.7.75mH, CMR=46.4dB)

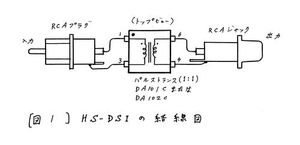

参考応用例: HS-DSI (1)

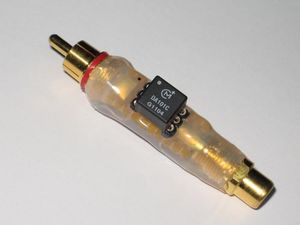

参考応用例: HS-DSI (2)

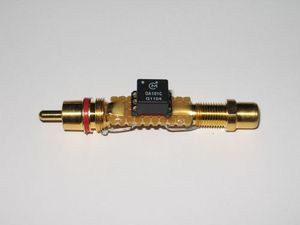

参考応用例: HS-DSI (3)

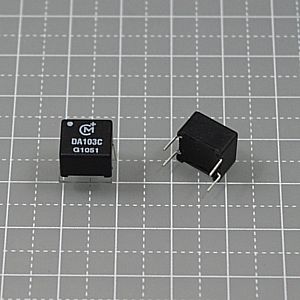

商品名 DA103C (Max.7.75mH, CMR=46.4dB)
販売価格 298円
(税別) 276円

数量:

Trans Ratio: 1:1

Primary Inductance: 4.00-7.75mH

Max. Leakage Inductance: 0.91uH (100KHz, 10mV)

Min. Volt-Time: 28VuS

Min. Return Loss: 36.3dB (100KHz-3MHz)

Typ. Common Mode Rejection: 46.4dB (100KHz, 110Ω)


この製品のデータシート:
http://www.murata-ps.com/datasheet/?http://www.murata-ps.com/data/magnetics/kmp_da100.pdf


以下の参考応用例は、オーディオ研究家 柴崎功様のご好意で掲載させていただきました。
HS-DSIについての詳細は [誠文堂新光社 MJ無線と実験10月号] をご覧ください。

※デジタル信号(高周波)用です。アナログ・ラインレベルなどの低周波信号用には向きません。
